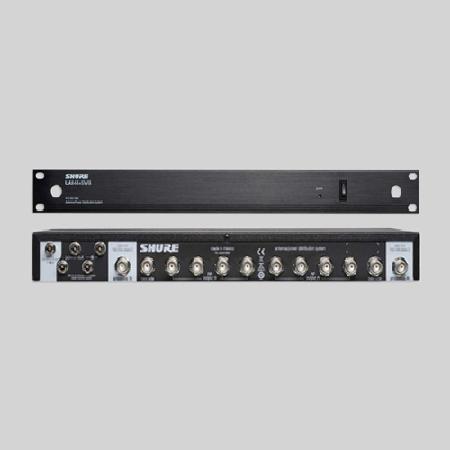

舒尔UA844+天线分配系统可将一对天线分频至多台接收机，达到扩展无线话筒系统的目的。UA844+还可放大射频信号，补偿因信号功率被分至多个输出而造成的插入损耗。单个UA844+系统可***多支持五个无线接收机。双层配置中可***多使用五个UA844+系统。UA844+SWB/LC版本附带五根推入式直流电源线，不含天线线缆。建议搭配BLXR、SLX和QLX-D无线系统使用。如需将接收机天线端口连接到UA844+SWB/LC，请使用BLXR、SLX和QLX-D无线系统随附的BNC-BNC天线线缆。功能五路射频信号输出支持QLX-D?、ULX-D、SLX和BLX（仅限BLX4R）接收机前置式天线安装件架置式安装件4个用于接收机的直流馈电端（15V，***大2.5A）用于天线偏置的直流输出端（12V，***大300mA）包装清单UA844+型号包括:1个UA844+天线/配电系统1个PS45电源4根锁定直流电源线（用于ULX4D和ULXP4）4根非锁定直流电源线（用于QLXD4、SLX4和BLX4R）10根22英寸BNC线缆2根6英尺BNC线缆2个穿板式接头1套架置安装件1套说明材料UA844+/LC（不含线缆）型号包括:1个UA844+天线/配电系统1个PS45电源4根非锁定直流电源线（用于QLXD4、SLX4和BLX4R）2根22英寸BNC线缆2根6英尺BNC线缆2个穿板式接头1套架置安装件1套说明材料音频系统跳线盘的构造和焊接工艺主要内容：1、跳线盘的结构2、焊接跳线盘的顺序3、跳线盘的全通、半同、不同的对信号流向的影响4、跳线盘的焊接工艺跳线盘有上下两排孔，当面对跳线盘的背面，***顶端的焊点是“地”的那一排定义为上排。常用的跳线盘有48孔和96孔两种。如下图所示，每排孔有96个座，每个座有5个焊点。“+”连接线材的“+”线“+”跳点连接另一排对应的跳线座的“+”或“+”跳点，连接“+”或“+”跳点取决于半通或全通的连接方法。“-”连接线材的“-”线“-”跳点连接另一排对应的跳线座的“-”或“-”跳点，连接“-”或“-”跳点取决于半通或全通的连接方法。“地”连接线材的“地”线连接到跳线盘的连接线要求“+”“-”“地”的线头长度是4mm，要上锡。“地”线热缩管的长度是26mm。“+”“-”“地”线套上线材热缩管后***的长度是26mm，剥线时留30mm。线材热缩管的长度是15mm，在剥线前穿入线材，包住5mm***的线材。（如下图所示）跳线盘焊接点套管的要求套管并不是热缩管，有弹性，刚好能套住焊点，长度是15mm.跳线盘之间的环线的长度是100mm，线头长度是4mm，要上锡。环线使用mogami3159或mogami2944的“+”线和“-”线做环线Mogami3159红色环线接跳线盘“+”焊点，绿色环线接“-”和“地”焊点Mogami2944红色环线接跳线盘“+”焊点，透明环线接“-”和“地”焊点跳线盘焊接的顺序全通、半通、不通对信号流向的影响跳线的上排孔跟下排孔的关系是全通时：跳线插上排跳线孔时，下排的信号断开，跳线插下排跳线孔时，上排的信号断开。上排的“地”线与“地”环线的一端焊接在上排跳线座的“地”下排的“地”线与“地”环线的一端焊接在上排跳线座的“地”“+”环线连接上下排跳线座的“+”跳点“-”环线连接上下排跳线座的“-”跳点跳线的上排孔跟下排孔的关系是半通时：跳线插上排跳线孔时，下排的信号不断，跳线插下排跳线孔时，上排的信号断开。上排的“地”线与“地”环线的一端焊接在上排跳线座的“地”下排的“地”线与“地”环线的一端焊接在上排跳线座的“地”上排的“+”线与“+”环线的一端连接在上排跳线座的“+”下排的“+”环线的一端连接在下排跳线座的“+”跳点上排的“-”线与“-”环线的一端连接在上排跳线座的“-”下排的“-”环线的一端连接在下排跳线座的“-”跳点跳线的上排孔跟下排孔的关系是不通时：跳线盘插上孔不会影响下孔的信号，插下孔时不会影响上孔的信号。上下排之间没有环线。跳线盘焊完好，按上图的方法将线理顺，扎好。在***施工现场记录的焊接工艺)
