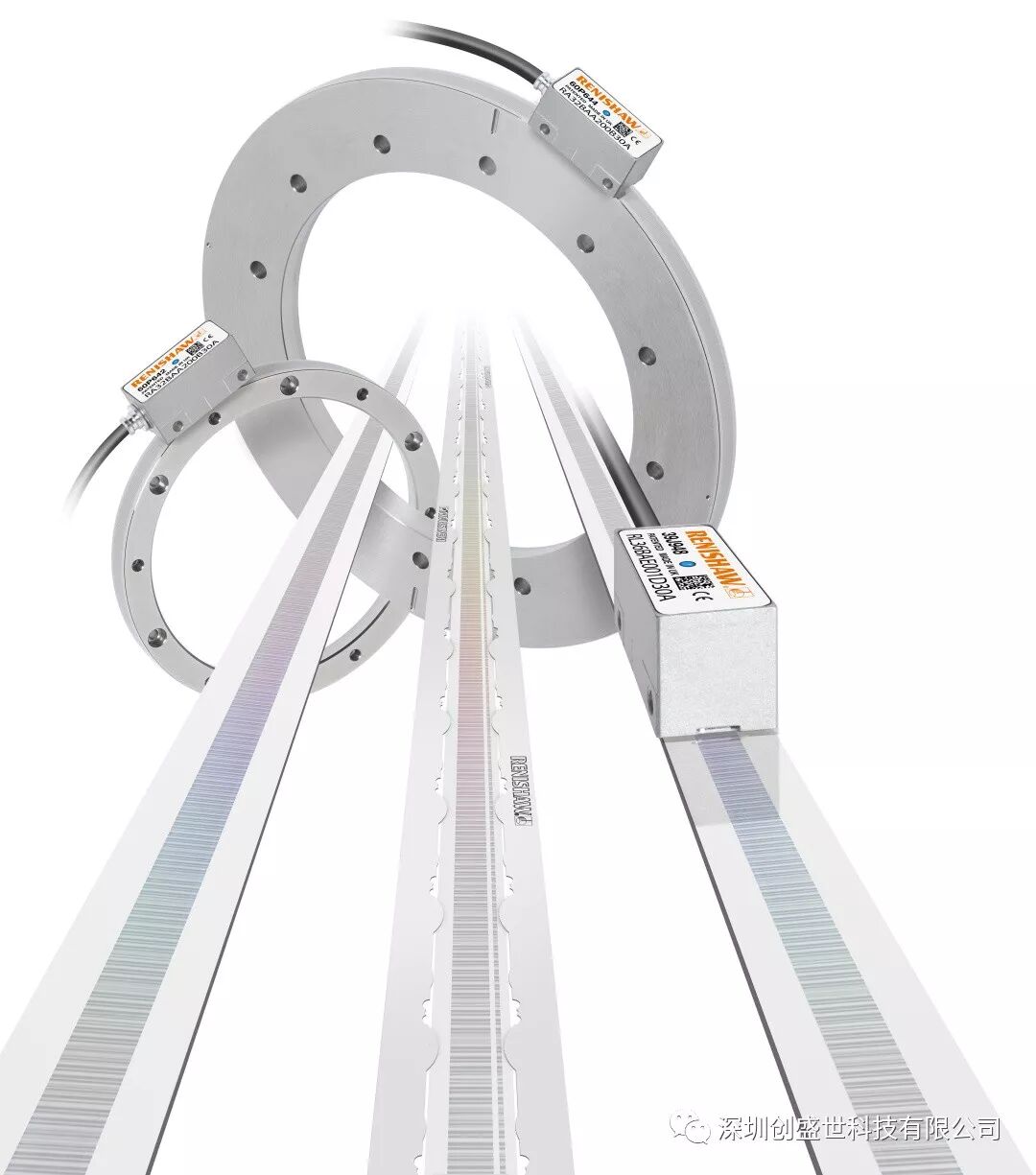

采用FANUC串行通讯的RESOLUTE ™ ***式光栅

RESOLUTE是一款全新的真正意义上的***式光栅系统，拥有精细栅距和出色的抗污能力，其超凡的技术指标更是位置反馈领域的一大新突破。



RESOLUTE专利技术采用高精度直线钢带和因钢栅尺或圆光栅，在100 m/s(36 000 rev/min) 的超高速下可实现1 nm的分辨率。



RESOLUTE采用独创的30 µm栅距单码道***式光学栅尺（世界***同类产品）和精密光学系统。这确保了宽松的安装公差、&plu***n;40 nm的超低电子细分误差 (SDE) 和小于10 nm RMS的超低噪声（抖动），能够实现更稳定的速度控制性能和***的位置稳定性。



RESOLUTE的优异抗污能力、内置***位置校验算法和IP64级密封读数头（一擦即可洁净如初），确保了可靠性。



系统特性：

• 真正的***式非接触光栅系统：无需电池

• 宽松的安装公差使安装简单快捷

• 具有极强的抗污能力，可抵御灰尘、划痕和轻度油渍的污染

• 分辨率选项：

  直线光栅1 nm或50 nm；

  圆光栅23位或27位

• 各种分辨率均可保证100 m/s（36,000转/分）的***大速度

• &plu***n;40 nm电子细分误差，可实现稳定的速度控制

• RMS抖动低于10 nm，提高了位置控制稳定性

• 内置***位置校验算法保证了安全性

• 读数头按IP64标准密封，在恶劣环境下也能确保高可靠性

• 集成LED安装指示灯简化安装过程，并能提供快速诊断

• 读数头和直线栅尺/圆光栅上有螺栓孔，与SiGNUM ™ 光栅兼容

• 工作温度可达80 °C

• 内置超温报警



与RSLA不锈钢直线栅尺兼容：





RSLA***式高精度不锈钢栅尺

RSLA***式高精度不锈钢栅尺与雷尼绍革命性的真正***式光栅系统RESOLUTE ™ 兼容。



RSLA不锈钢栅尺有多种长度可供选择，***长可达5 m，其中5 m长度内的总体精度优于&plu***n;4 µm — 业内***高！雷尼绍读数头具有低电子细分误差(&plu***n;40 nm)、***的光学系统、高达1 nm的分辨率且安装调试简单，RSLA与此类读数头结合，可提供出色的运动控制性能。



RSLA具备钢带栅尺使用上的便利性，但性能也可与玻璃直线栅尺相媲美；RSLA可以方便地成卷存放，一旦展开，就可以像直线栅尺一样使用。可选择机械夹具或粘贴安装，RSLA是测量精度要求严格的长行程应用场合的理想解决方案。



系统特性：

• 单码道***式光栅栅尺

• 30 µm标称栅距确保优异的运动控制性能

• 坚固的特殊成分不锈钢体，具有确定的热膨胀系数（20 °C时为10.1 &plu***n;0.2 µm/m/°C）

• 成卷供应，方便存放

• 有多种规定长度可供选择，***长可达5 m

• &plu***n;40 nm电子细分误差，可实现稳定的速度控制

• 分辨率可达1 nm

• ***大速度为100 m/s
