开炼机辊筒受力公式详解

开炼机的辊筒工作时受有较大的横压力、摩擦力、温度应力、大小驱动齿轮和速比齿轮的作用力，那么开炼机辊筒是如何受力的呢？下面利拿机械工程师来详细的讲解：开炼机辊筒受力分析

由于胶料横压力的作用，辊筒要承受弯曲应力，由于胶料的摩擦力和轴承的摩擦力作用，辊筒要承受扭转应力，可见辊筒实际上是受有弯曲和扭转的复合应力，此外，辊筒的自重作用都必须给予考虑，辊筒内外温度差而引起的温度应力和冷硬铸造产生的内应力都对辊筒强度有影响。

胶料对辊筒的横压力计算公式：

Pp=P·L公斤

Ppx=Pp·cosβ公斤

Ppy=Ppsinβ公斤

Pp————总横压力（公斤）

P————单位横压力（公斤，厘米）

Ppx，Ppy————横压力的水平分力，垂直分力（公斤）



驱动齿轮的作用力：

大小驱动齿轮在传动过程中，齿轮间便产生相互作用的力,圆周作用力与节圆相切，径向作用力的方向与齿轮的半径方向一致

速比齿轮的作用力：

在炼胶时前辊筒的扭矩是通过速比齿轮传动的，当速比很小时，两辊筒的扭矩相等，速比齿轮的扭矩之和即为大驱动齿轮扭矩Mk



辊筒强度计算：

辊筒的强度计算包括：支反力、扭矩和***断面强度的计算。在计算时，前后辊筒工作条件相似。为安全起见，看做后辊筒沿全长传递全部扭矩。一端要承受驱动齿轮的作用力，另一端又承受速比齿轮的作用力，其工作条件较前辊恶劣，一般只对后辊计算。



1、辊筒支反力的计算

计算辊筒的支反力是分别求出水平方向和垂直方向的，***后合成

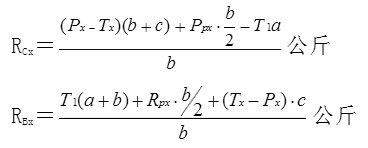

（1）水平方向支反力

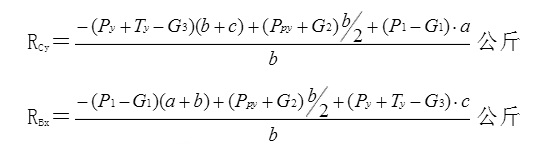

（2）垂直方向支反力

（3）合成支反力

2、剪应力计算

3、辊筒的强度计算

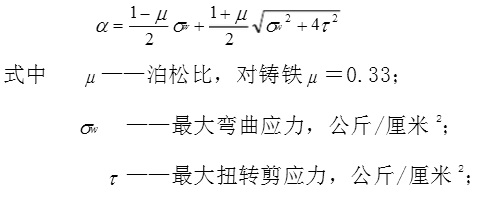

根据辊筒的受力状态，是属于弯曲与扭转联合作用下的复合应力。根据力学中的强度理论，可按修正后的第二强度理论计算工作应力
