无人机倾斜摄影测绘系统就是倾斜摄影与无人机的结合之物，可兼容各种飞行平台及工作平台，为遥感、测绘、航拍、安防和***等行业量身打造新的航测利器使倾斜摄影可真正在每一个行业得到普及应用。

      不仅如此，针对各种三维数字城市应用，利用航空摄影大规模成图的特点，加上从倾斜影像批量提取及贴纹理的方式，可以在提升模型生产效率的基础上有效的降低城市三维建模成本。目前该项技术已在国内外得到广泛应用，其获取的数据也成为城市空间数据框架的重要内容。

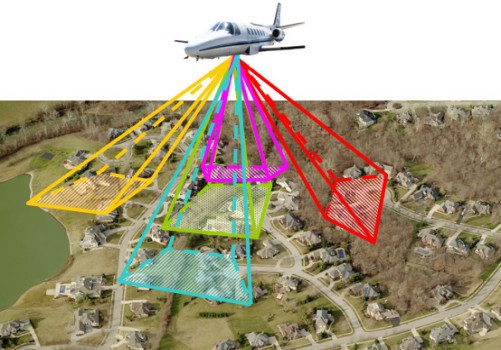

     倾斜摄影是以大范围、高精度、高清晰的方式***感知复杂场景，以***的数据采集设备及***的数据处理流程来生成数据成果，可以直观反映地物的外观、位置、高度等属性，为真实效果和测绘级精度提供保证。而五相立体成像测绘系统可以更方便的通过机身的液晶屏或者手机APP进行功能选择、状态查看、相机调整等功能。更加方便的进行图像数据导出的后期处理。



如何挑选搭激光雷达/倾斜相机无人机

      在***范围内，虽然无人机机载激光雷达/倾斜相机在地理信息测绘、智慧城市、灾害性普查、故障点巡查中运用较多，但将无人机机载雷达/倾斜相机技术运用到大面积地理信息测绘生产中、能使其代替直升机完成整线路精细化作业的凤毛麟角。
1 多旋翼无人机：载荷一般不到5kg，搭载高精度激光雷达/倾斜相机设备滞空时间较短，比较适合小面积倾斜摄影作业；

2 固定翼无人机：飞行速度太快，***适合激光雷达工作的速度是20-25 公里/小时，同时固定翼无人机无法飞得太低，安装云台困难，很难拍出高质量的测绘相片，可以做航拍，做倾斜摄影测绘比较困难；

3 无人直升机：无人直升机安全性和稳定性直接关系到测绘成图效果，普通无人直升机很难完成高精度倾斜摄影测绘，Dragon50交叉双桨无人直升机独特的设计使其成为了目前国际国内市场上难得一见的测绘级无人机。





 七维航测倾斜摄影无人机-Dragon50交叉双桨无人直升机



      Dragon50倾斜摄影无人机是国际知名原装进口的一款多用途，单引擎无人直升机系统，支持多种任务载荷，如激光雷达、高光谱相机、多光谱相机等，复合式交叉双桨结构使其比传统的单旋翼直升机的安全性和稳定性提高了400%，是徕卡等国际众多***载荷公司的***指定搭载的无人机。

     瑞士Dragon50无人直升机成为国内首单无人直升机搭载激光雷达设备，轻松稳定实现电力走廊数字化系统搭建，该系统创造了******轻型机载激光雷达系统、***无人直升机激光雷达电力巡线***长里程记录…



功能特点

a.自动化程度极高，完全一键式自主起降，自主飞行导航；

b.***交叉式双旋翼成熟无人直升机系统，创造了35kg搭载50kg的记录；

c.飞行时间长，5kg载荷可飞行3-4小时；

d.机体内置载荷接口，可搭载多种任务载荷（摄像机、数码相机、激光雷达、Mini-SAR）；

技术指标

a.***大续航时间：3-4h；

b.***大飞行速度：80km/h；

c.有效任务载荷：37kg+13kg(油料)；

d.机身长度：约2.18m；

e.机身宽度：0.60m；

f.机身高度：0.92m；

g.主旋翼长度：2.82m；

h.自重：38kg；

i.***大起飞重量：88kg；

j.升限：3000m；

k.工作温度：-10℃—+45℃；

l.能够搭载激光雷达、摄像机、数码相机、Mini-SAR等多钟任务载荷。

运用范围：

    遥感测绘测量(电力选线、电力线路勘测设计，城市规划与测量，国土监测，高速公路和高铁建设、维护，城市三维建模)，电力巡线，***边防巡查，海岸线巡查海事巡航，交通高速公路疏堵，森林防火，油气管道巡线，环境监测...

运用案例：

德国宇航局

印尼海事局

捷克、斯洛伐克森林防火林业局

***电网

中国南方电网

***水利局

....

如有类似需求，请联系七维航测黄邓军，138 1160 8576，给您推荐***佳解决方案。



名词解释
1、DRG (数字栅格地图)
　　数字栅格地图是纸制地形图的栅格形式的数字化产品。 可作为背景与其他空间信息相关，用于数据采集、评价与更新，与DOM、DEM集成派生出新的可视信息。
2、DLG (数字线划地图)
　　现有地形图上基础地理要素分层存储的矢量数据集。数字线划图既包括空间信息也包括属性信息，可用于建设规划、资源管理、***环境分析等各个方面以及作为人口、资源、环境、交通、治安等各***信息系统的空间***基础。
3、DEM (数字高程模型)
　　数字高程模型是以高程表达地面起伏形态的数字集合。可制作***图、断面图，进行工程土石方计算、表面覆盖面积统计，用于与高程有关的地貌形态分析、通视条件分析、洪水淹没区分析。
4、DOM (数字正射影像图)
　　利用航空相片、遥感影像，经象元纠正，按图幅范围裁切生成的影像数据。 它的信息丰富直观，具有良好的可判读性和可量测性，从中可直接提取自然地理和社会经济信息。
